LDDL-i系列
LDDL-i9手持式數字分析儀
制造商：廣東昂立電氣自動化有限公司

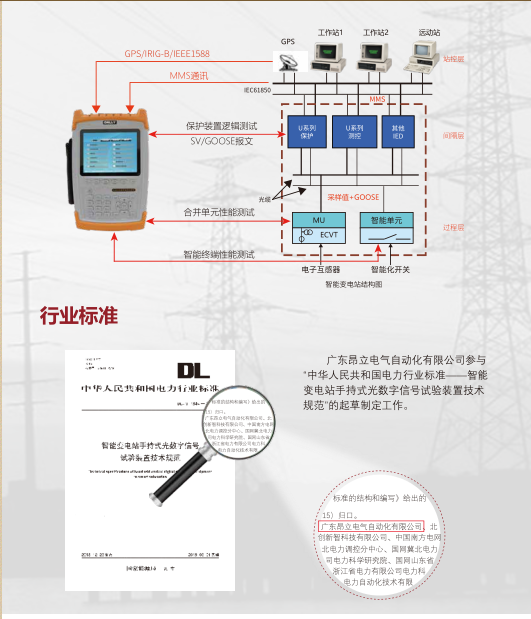

1. 支持各種規約測試：IEC61850-9-1，IEC61850-9-2LE，國網公司IEC61850-9-2，IEC60044-8 FT3，國網公司FT3；
2. 具有4路光網口發送接收，1路光串口接收，1路光串口發送。支持單光口收發；
3. 支持兩路 1000兆 光網口數據收發，且100/1000兆可自適應；
4. 支持變電站系統配置文件（SCL，SCD，ICD，CID）導入，支持IED連接與虛端子可視化顯示，支持自動完成測試配置；
5. 支持網絡報文偵聽，自動與選定的SCL文件進行匹配，可通過掃描偵聽網絡報文完成測試配置；
6. 支持電流電壓輸出，12路電壓12路電流獨立通道映射。支持多個控制塊，支持雙AD配置。SV采樣率任意可設；
7. FT3支持同步/異步模式，支持2.5M，5M，10M多種速率；
8. 支持多組GOOSE發送和接收；
9. SMV 異常報文測試功能，可模擬丟幀、失步、飛點、錯序、品質異常、錯值測試、報文抖動等；
10.GOOSE 異常報文測試功能，可模擬丟幀、錯序、心跳時間異常、失步等；
11.支持帶時標報文錄波；支持pcap和標準COMTRADE 格式錄波回放；
12.具有IRIG-B、IEEE1588 、PPS同步對時功能；
13.基于航插的 2對開入量，2對快速開出量，支持保護、智能終端的完整閉環測試，支持 5V 直流電輸出，支持遙信風暴；
14.軟件測試功能豐富，能夠?qū)€路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試。支持電流電壓、整組實驗、狀態序列、諧波、波形回放、時間測試、功率振蕩、差動實驗、遞變實驗、同期實驗等各種功能菜單；
15.支持 MMS 功能，模擬 MMS 客戶端，實現壓板、定值、遙信遙測、錄波文件、報告、數據模型的可視化顯示與操作；
16.支持多機同步輸出，數量不限；
17.支持合并單元MU報文輸出時間均勻性監測；
18.支持合并單元MU報文輸出延時監測；
19.支持合并單元MU對時守時測試；
20.支持GOOSE發送機制監測；
21.支持GMRP組播報文的發送及監測；
22.具備串接偵聽功能，可串接在兩個 IED 之間對 SMV、Goose 報文進行實時偵聽；
23.具有光數字SV控制塊的極性校核功能和核相功能。
24.采用嵌入式實時操作系統，低功耗，待機時間長。
25.大屏幕彩色液晶顯示，按鍵操作人性化。
|
供電電源
|
功耗
|
<10W
|
|
供電
|
內置鋰電池，充電電源輸入220VAC/50Hz,-20%~+20%,
輸出DC 12V±10% |
|
|
供電時間
|
連續工作8小時以上
|
|
|
支持協議
|
IEC-61850 9-1/9-2，IEC-60044-7/8
|
|
|
光纖以太網接口
|
傳輸網絡
|
100Base-FX/1000Base-FX (100/1000M全雙工光纖網絡)
|
|
傳輸端口
|
4對標準LC接口，可任意配置為9-1/9-2的SMV發送接收端或GOOSE發送接收端
|
|
|
傳輸介質
|
50/125μm 或 62.5/125μm多模光纖，波長1310nm，
有效傳輸距離＞1公里
|
|
|
傳輸指示
|
LED
|
|
|
FT3光纖接口
|
傳輸網絡
|
實時快速單向光纖傳輸網絡，速度可配置
|
|
傳輸端口
|
2個標準ST接口，包括1個FT3的SMV報文發送端口(兼容IRIG-B,PPS發送)及1個FT3的SMV報文接收端口(兼容IRIG-B,PPS接收)
|
|
|
傳輸介質
|
62.5/125μm多模光纖，波長850nm,有效傳輸距離＞1公里
|
|
|
傳輸指示
|
LED
|
|
|
SMV 通道映射
|
24路獨立的SMV通道映射（12路電壓+12路電流）
|
|
|
SMV報文發送均勻性
|
<1us
|
|
|
光功率測試
|
4路
|
|
|
其他參數
|
||
|
人機界面
|
5.6寸液晶屏+鍵盤
|
|
|
內部存儲空間
|
4G片內存儲，16G SD卡存儲
|
|
|
debug調試接口
|
micro USB 接口1個（用于出廠調試）
|
|
|
其他接口
|
USB 2.0接口1個（用于軟件升級、導入SCD文件、導出報文數據等）；
網口1個（用于連接PC） |
|
|
時間同步
|
同步方式
|
IRIG-B/PPS(ST光口)，IEEE-1588（PTP， LC光口）
|
|
同步精度
|
IRIG-B, <1us typ.
IEEE-1588，<1us typ.
|
|
|
開入量
|
2對，可接空節點翻轉及帶電位節點（0～250V）
|
|
|
開出量
|
2對，快速開出量（反應時間<50μs）
|
|
|
工作環境參數
|
正常工作溫度：-15～65℃
極限工作溫度：-20～75℃
貯存及運輸： -25～80℃
相對濕度： 5% ～ 95%
大氣壓力： 60 ～ 106KPa
l 海拔： <5000米
|
|
|
整機尺寸
|
168mm×256mm×56mm(長×寬×高)
|
|
|
整機重量
|
<1.6kg
|
|
