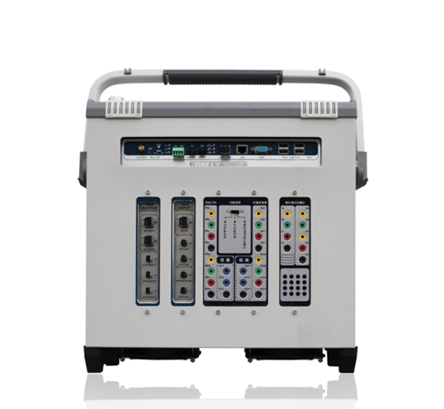

模擬測量輸入

模擬小信號輸入

測量范圍

±10V（峰值）

帶寬

22kHz(-3dB)

采樣精度

0.05%（typ.）

最大無損壞輸入電壓

±16.5V（峰值）

輸入阻抗

1MΩ

端口數量

2個

電壓采樣輸入

測量范圍

0~120Vrms

精度

0.05%@Un×5%~120%

額定頻率

50Hz

端口數量

3個

電流采樣輸入

測量范圍

0~1.2A（In=1A）

0~6A(In=5A)

0~120A（暫態)

精度

0.05%@In×5%~120%

額定頻率

50Hz

端口數量

3個

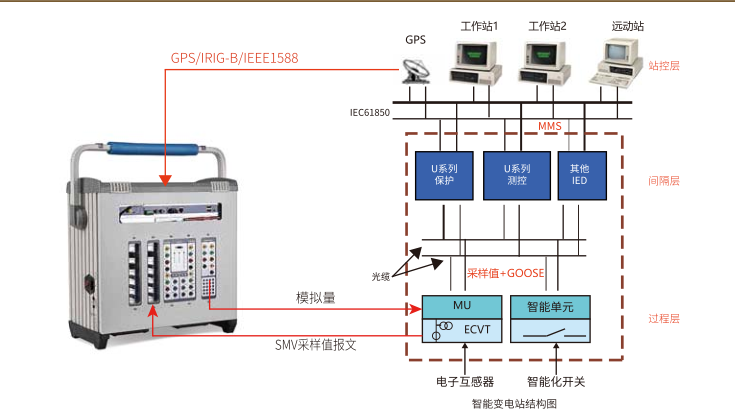

數字測量輸入

光纖以太網

傳輸網絡

100Base-FX (100M全雙工光纖網絡)

傳輸端口類型

標準LC接口（可任意接收9-1/9-2的SMV或GOOSE報文）

端口數量

1個

傳輸介質

50/125μm 或 62.5/125μm多模光纖，

波長1310nm

FT3光纖接口

傳輸網絡

單向光纖傳輸網絡，5Mbps/10Mbps自適應

傳輸端口類型

標準ST接口

端口數量

2個

傳輸介質

62.5/125μm多模光纖，波長850nm

對時誤差接口

傳輸網絡

光纖，接收PPS信號

傳輸端口類型

標準ST接口

端口數量

2個

傳輸介質

62.5/125μm多模光纖，波長850nm

模擬量輸出

小信號

輸出通道

3個

輸出范圍

0~7.07V AC或±10V DC

輸出精度

<0.05%@0.1V~7.07V  AC

輸出電流

>30mA

電壓源

輸出通道

4個

輸出范圍

2~125V

輸出精度

<0.05%@2V~125V

輸出功率

>60VA @120V

電流源

輸出通道

3

輸出范圍

0~6A

輸出精度

<0.05%@0.2A~6A

輸出功率

>25VA@6A

數字量輸出

光纖以太網

傳輸網絡

100Base-FX (100M全雙工光纖網絡)

傳輸端口類型

標準LC接口（可任意收發9-1/9-2的SMV或GOOSE報文）

端口數量

2個

傳輸介質

50/125μm 或 62.5/125μm多模光纖，

波長1310nm

FT3光纖接口

傳輸網絡

單向光纖傳輸網絡，速度可配置

傳輸端口類型

標準ST接口

端口數量

3個

傳輸介質

62.5/125μm多模光纖，波長850nm

其他參數

絕對時延精度

<1us

比差

<0.05%(5%~120%In或Un)

角差

<1’(5%~120%In或Un)

諧波比差

<0.1%

諧波角差

2’

同步接口

內置GPS

1個（SMA頭）

IRIG-B/PPS接口

2個輸入(1個電口、1個ST光口)
2個輸出(1個電口、1個ST光口)

IEEE-1588接口

1對（LC光口）

內置GPS對時精度

<60ns

開入量

八對開入量（電氣隔離），可接空節點及帶電位節點（0～250V）

開出量

四對空接點開出量；兩對快速開出量(響應時間＜100μs)

人機交互

內置工控機，10.4’液晶屏（800*600分辨率）,                  觸摸屏，4個USB 2.0接口

供電方式

AC 220V±10%

整機尺寸

390mm*200mm*380mm(長×寬×高)
