OS系列配電自動化終端測試儀

制造商：廣州昂立新普電氣自動化有限公司

1. 主要技術特點

（一）模擬電壓電流功能

最高提供9路電流9路電壓，通過手動或自動控制，模擬多條線路的電壓、電流采樣信號，幅值、相位、頻率可設置;可作為配電自動化終端供電電源。

（二）終端三遙測試功能

能夠?qū)ε渚W(wǎng)自動化終端（FTU、DTU、TTU）等裝置進行遙控、遙測、遙信測試。

（三）自動測試功能

能對配電終端的遙信、遙測和遙控進行自動化測試并生產測試報告，檢驗裝置性能及功能是否符合要求，可以完成的項目包括：

1）電壓基本誤差、電流基本誤差、功率基本誤差、功率因數基本誤差；

2）頻率變化影響、諧波含量變化影響、功率因數變化影響、越限值影響、不平衡電流影響、電壓變化影響、電流變化影響、交流電壓死區測試；

3）遙信試驗、遙信防抖、遙信風暴/雪崩、遙信分辨率試驗；

4）遙控試驗、條碼掃描；

（四）傳統保護測試功能。

1)過流保護檢測功能
過流保護各段定值的校驗測試。

2)重合閘及重合閘后加速功能測試
模擬重合成功、重合不成功過程，用于重合條件、后加速的測試，裝置可對測試結果按照測試要求自動評估。
3)零序保護檢測功能
零序保護各段定值的定點校驗測試。
(五)邏輯功能
1)失電延時后分閘邏輯檢測功能；2)得電延時后合閘邏輯檢測功能；3)單側失壓延時后合閘邏輯檢測；4)雙側均有電壓時，禁止開關合閘邏輯檢測；5)閉鎖分、合閘功能檢測；6)零序電壓動作邏輯功能檢測；7)非遮斷電流保護功能檢測；8)合環檢測功能；9)殘壓閉鎖功能檢測。

(六)狀態序列輸出功能

程序可提供20個狀態進行測試，所有狀態均可由用戶自由設置；各狀態下的開出量的開合能自由控制，用于模擬保護出口接點的動作情況，尤其方便于故障錄波器的獨立調試；支持多次重復試驗，記錄多次結果的功能；支持階梯變化；支持設置各自通道頻率的線性變化。

(七)同步功能

具有北斗、GPS、IRIG-B等多種同步對時功能。

(八)無線控制功能

內置Wi-Fi接入功能，可實現用計算機通過無線網絡控制測試儀。

(九)故障回放功能

能夠?qū)?biāo)準的COMTRADE格式的故障錄波數據進行回放，可以查看原始錄波文件波形，支持開出量回放及開入量記錄。

(十)二次開發接口

提供測試模板的二次開發接口，客戶可以根據需求進行測試模板的定制與二次開發。

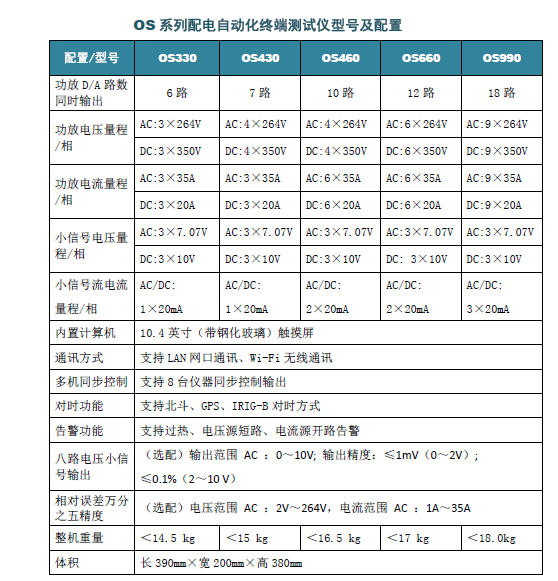

技術指標		OS系列
供電電源	功耗	<2000VA
	交流供電	220V±20%（47～63Hz）
電壓源	交流電壓范圍	0～264 V
	交流電壓準確度	2V以下，絕對誤差＜2mV；2V至量程，相對誤差＜0.1%
	交流電壓分辨率	1mV
	總諧波畸變率THD%	2V至量程，總諧波畸變率≤0.2%
	交流電壓功率	最大輸出功率＞210VA
	輸出時間	交流電壓源輸出電壓為220V、輸出功率為60VA時，可連續輸出
	直流電壓范圍	（0～700）V（L～L）；(-350～+350)V（L～N）
	直流電壓準確度	2V以下，絕對誤差＜4mV；2V至量程，相對誤差＜0.2%
	直流電壓分辨率	1mV
	直流電壓功率	在±350VDC，輸出功率＞100W，在±175VDC，輸出功率＞85W
電流源	交流電流范圍	（0～35）A，多相并聯可輸出100A
	交流電流準確度	0.5A 以下，絕對誤差＜1mA；0.5A 至量程，相對誤差＜0.1%
	交流電流分辨率	1mA
	總諧波畸變率THD%	0.5A至量程，總諧波畸變率≤0.2%
	交流電流功率	0.5A：最大負載大于18.0Ω； 30A：最大負載大于0.30Ω
	交流輸出時間	≤10A，連續輸出；（10～20）A，輸出時間為60s；＞20A，輸出時間為10s
	直流電流范圍	（0～20）A
	直流電流準確度	0.5A以下，絕對誤差＜1mA；0.5A至量程，相對誤差＜0.2%
	直流電流分辨率	1mA
	直流電流功率	單相功率＞200W
輸出頻率		范圍：10-1000Hz；分辨率：0.001 Hz 誤差：10 Hz＜f≤65 Hz，不超過±0.001 Hz ； 65 Hz＜f≤450 Hz，不超過±0.01 Hz； 450 Hz＜f≤1000 Hz，不超過±0.02Hz。
小信號輸出		小信號電流，輸出范圍：0～20mA（AC/DC）輸出精度：≤0.1mA（0～20mA）小信號電壓，輸出范圍：AC：0～7.07V，DC：0～10V 輸出精度：≤1mV（0～2Vrms）， ≤0.1%（2～7.07 Vrms）
相位		調整范圍：0°～360°；誤差：＜0.1°；分辨率：0.1°
多機同步的穩定性		北斗、GPS、B碼同步對時，同步輸出10min，相位改變量小于0.1°
交流電壓與交流電流同步性		＜10µs
獨立輔助直流		24/48VDC可切換輸出，最大功率≥40W
時間測量		測量范圍：1ms~9999.999s；測量誤差： 1ms＜t≤1s 時，誤差不超過±1ms； 1s＜t≤9999.999s 時，誤差不超過±0.1%；防抖時間設置范圍（軟件設置）：0ms～20s
開入量		八對開入量（電氣隔離）；可接空節點或帶電位節點（0～250VDC）
開出量（軟件控制）		八對快速開出量(響應時間＜100μs) 直流容量：Vmax: 250VDC/Imax：0.1A
同步接口		內置衛星（北斗、GPS ）授時系統	1個（SMA頭）
		IRIG-B/PPS接口	2個ST光口（IN/OUT），2個電口（ IN/OUT）
通訊接口		Wi-Fi無線通訊	1個
		LAN網口通訊	2個，接口類型：RJ45
		232/485串口通訊	各1個
