ONLLY-GD系列

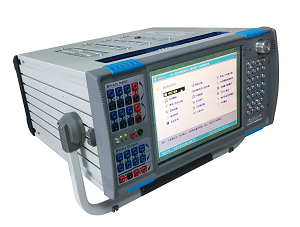

ONLLY-GD系列微機繼電保護測試調試系統

制造商：廣東昂立電氣自動化有限公司

ONLLY-GD系列繼電保護測試系統型號及配置

型號		GD992	GD662	GD462	GD432	GD332
地鐵直流保護測試		無	選配	選配	選配	選配
電壓源	交流電壓	9×125V	6×125V	4×125V	4×125V	3×125V
電壓源	直流電壓	-175V~+175V或1×（0~350）V
電流源	交流電流	9×35A	6×35A	6×35A	3×35A	3×35A
電流源	直流電流	-20～20A
尺寸		200mm×390mm×380mm（H×W×D）
重量		<18.8kg	<15.8kg	<14.8kg	<12.8kg	<11.8kg

◆ 最高配置18路D/A，9U+9I同時任意輸出方式，有效地解決了各種差動保護、備自投裝置和快切裝置的調試問題，簡化了試驗接線，提高了調試效率。

◆ 電鐵差動保護、地鐵直流保護（選配）專用測試菜單，滿足軌道交通領域實際測試需求;

◆ 工作電源支持交直流供電方式，更加靈活方便。

◆ Un與In完全相互隔離，符合電力系統安全生產要求。

◆ 可內置GPS模塊(可選件)，實現光纖（高頻）線路兩側保護的同步對調試驗。

◆ 具有快速開出接口（響應時間小于100μs），時間測試更精準。

◆ 全國獨創(chuàng)電網同步功能，可直接并入電網系統進行在線試驗，更加接近真實。

型號		GD992	GD662	GD462		GD432	GD332
地鐵直流保護測試		無	選配	選配		選配	選配
內嵌計算機一體化		10.4寸真彩液晶屏+工業(yè)控制計算機
供電電源	功耗	<2000VA
	交流供電	220V±20%（47～63Hz）
	直流供電	200～380 VDC
電壓源	交流電壓	9×125V	6×125V	4×125V		4×125V	3×125V
	直流電壓	-175V~+175V或1×（0~350）V
	輸出精度	0~2V，絕對誤差小于4mV；2V~125V，相對誤差小于0.2%
	功率	單相輸出最大功率＞60VA；所有電壓相可同時帶載輸出
電流源	交流電流	9×35A	6×35A	6×35A		3×35A	3×35A
	直流電流	-20～20A
	輸出精度	0~0.5A，絕對誤差小于1 mA；0.5A~滿量程，相對誤差小于0.2%
	功率	0.5A：最大負載大于18.0Ω；30A：最大負載大于0.30Ω（滿足所有繼電保護二次CT負載）所有電流相可同時帶載輸出
輸出頻率		范圍： 10～1000Hz ；分辨率：0.001 Hz 誤差： 10 Hz＜f≤65 Hz，不超過±0.001 Hz 65 Hz＜f≤450 Hz，不超過±0.01 Hz 450 Hz＜f≤1000 Hz，不超過±0.01 Hz
相位		范圍：±360º ；誤差：＜0.1º ；分辨率：0.1º
地鐵直流保護電壓小信號(選配)		無	幅值：3×500mV DC
		無	準確度：0<U<100mV,±0.1mV；100<U<500mV,±0.1%
地鐵直流保護電流小信號(選配)		幅值：2×28mA DC			幅值：1×28mA DC
		準確度：±0.1mA			準確度：±0.1mA
直流電壓信號		幅值：3×10V DC
		準確度：0<U<1V,±1mV；1V<U<10V,±0.1%
獨立輔助直流		110/220VDC可切換，功率＜100W (當選用地鐵直流電壓小信號模塊時，不包含獨立輔助直流模塊)
開出量		數量6對；類型：空接點不分極性（電氣隔離）；快速開出接點(響應時間＜100μs)
開入量		數量8對；開入特性（0～250VDC）或空接點（自動識別）
尺寸		200mm×390mm×380mm（H×W×D）
重量		<18.8kg	<15.8kg	<14.8kg		<12.8kg	<11.8kg
