LDDL-FQ2系列
LDDL-FQ2系列光數字繼電保護測試系統
制造商：廣東昂立電氣自動化有限公司
l內嵌工控機12.1寸電容式觸摸屏，支持脫機操作，體積小巧，便于攜帶；
l自動調節屏幕背光亮度
l智能無極變速散熱風扇，可根據機箱溫度改變風扇速度
l獨立雙屏設計，大屏設置參數；小屏實時輸出監視
l整合光數字測試和小信號模擬量測試功能，并可外接電流電壓功放；
l8對獨立的光纖以太網接口，可同時收發多路符合IEC61850-9-1、IEC61850-9-2規范的采樣值（SMV）報文和GOOSE報文，采樣點等間隔輸出，完全滿足國網的最新標準；
l8個獨立的 FT3 光纖接口（6個輸出，2個輸入），可同時輸出多路符合IEC60044-7/8（FT3）規范的采樣值（SMV）報文；支持同步/異步傳輸方式，支持多種傳輸速率；
l支持24路獨立的SMV通道映射（12U+12I），有效地解決了三卷變差動保護、備自投等裝置的調試問題；
l可自動偵測光數字信號，實現對SMV、GOOSE信息的自動配置；
l具備虛端子測試功能；
l具有報文示波功能，可接收并解析符合IEC61850-9-1、IEC61850-9-2、IEC60044-7/8（FT3）規范的采樣值（SMV）報文，GOOSE報文，實現裝置輸出的自環測試；同時可接收合并單元（MU）或其他IED設備發出的光數字信號，實時顯示其波形、幅值、角度和頻率；
lSMV與GOOSE的收發光口可任意配置，既可配置為同光口收發，也可配置為獨立收發；
l完整解析保護模型文件（ICD，CID，SCD等文件），實現電流電壓通道選擇、比例系數、ASDU數目、采樣率、GOOSE信息等的自動配置，簡單方便地實現保護測試，提高工作效率；
lSMV異常報文測試功能，可模擬丟幀、失步、飛點、錯序、品質異常、錯值測試、報文抖動等；
lGOOSE異常報文測試功能，可模擬丟幀、錯序、心跳時間異常、失步等；
l支持光功率測試；
l具有MMS通訊功能，可直接和保護裝置進行通訊，讀取保護定值、采樣值、保護報告等信息，以及修改保護定值、投退控制字等操作；
l利用MMS通訊功能，可實現數字化保護的自動測試；
l具有GPS、IRIG-B、IEEE1588同步對時功能；
l軟件測試功能豐富，能夠對線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試；
|

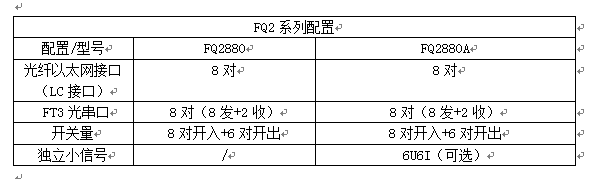

供電電源
|
功耗
|
<1000VA
|
|
供電
|
AC:88～125V(47～63Hz)；DC110～300V
|
|
|
支持協議
|
IEC-61850 9-1/9-2，IEC-60044-7/8，GOOSE
|
|
|
模擬小信號電壓源
|
路數
|
標配8路（4U+4I）；高配24路（12U+12I）
|
|
幅值輸出
|
范圍：交流：0～7.07 VAC ； 直流：-10～+10 VDC
精度：誤差：0.1V～量程≤0.1% ；噪聲幅度：＜1mV
|
|
|
頻率輸出
|
范圍： 10-1000Hz ；分辨率：0.001 Hz
誤差：10 Hz＜f≤65 Hz，不超過±0.001 Hz ；
65 Hz＜f≤450 Hz，不超過±0.01 Hz；
450 Hz＜f≤1000 Hz，不超過±0.02Hz；
|
|
|
相位輸出
|
范圍: ±360º；精度: 誤差＜0.2º；分辨率: 0.1º
|
|
|
光纖以太網接口
|
傳輸網絡
|
100Base-FX (100M全雙工光纖網絡)
|
|
傳輸端口
|
8對標準LC接口，可任意配置為9-1/9-2的SMV發送接收端或GOOSE發送接收端
|
|
|
傳輸介質
|
50/125μm 或 62.5/125μm多模光纖，波長1310nm，
（千兆傳輸波長為850nm）有效傳輸距離＞1公里
|
|
|
傳輸指示
|
LED動態指示傳輸狀態
|
|
|
FT3光纖接口
|
傳輸網絡
|
實時快速單向光纖傳輸網絡，速度可配置
|
|
傳輸端口
|
8個標準ST接口，包括6個FT3的SMV報文發送端口(兼容IRIG-B,PPS發送)及2個FT3的SMV報文接收端口
|
|
|
傳輸介質
|
62.5/125μm多模光纖，波長850nm,有效傳輸距離＞1公里
|
|
|
傳輸指示
|
LED動態指示傳輸狀態
|
|
|
SMV 通道映射
|
24路獨立的SMV通道映射（12路電壓+12路電流）
|
|
|
SMV報文發送均勻性
|
<1us
|
|
|
其他參數
|
||
|
人機界面
|
觸摸屏：12.1寸電容式觸摸
|
|
|
同步接口
|
GPS /北斗對時接口
|
1個，接收天線裝置（SMA頭）
|
|
光B碼接口
|
2個（IN/OUT），接口類型ST，連接光纖62.5/125μm(多模光纖)
|
|
|
IEEE-1588接口
|
1對，接口類型LC，連接光纖62.5/125μm(多模光纖)
|
|
|
以太網通訊接口
|
RJ45，10/100Mbit，2個
|
|
|
開入量
|
數量： 8對；
特性：可接空節點及帶電位接點（0～250V）；
|
|
|
開出量
|
數量6對；類型：2對空接點不分極性（電氣隔離）
4對快速開出接點(響應時間＜100μs)
直流容量：Vmax: 250VDC/Imax：0.3A
|
|
|
無線功能
|
內置Wi-Fi模塊，可無線控制測試儀
|
|
|
整機尺寸
|
380mmX280mmX140mm
|
|
|
整機重量
|
＜6.8 kg
|
|
