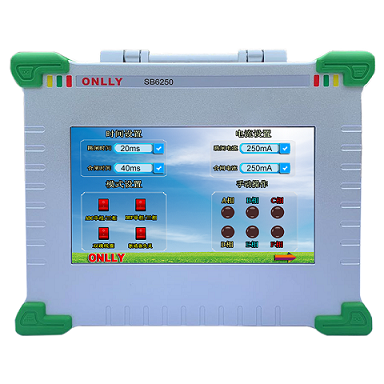

ONLLY-SB6250微機型高壓斷路器模擬裝置
制造商：廣州得元電力科技有限公司
ONLLY-SB6250微機型高壓斷路器模擬裝置主要用于繼電保護裝置的整組試驗以及在備用電源自動投入裝置試驗等項目中替代真實的高壓斷路器（根據需要，可靈活地模擬兩組斷路器的三相）。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成高壓斷路器反復分合帶來不良影響，本模擬裝置為ONLLY系列微機繼電保護測試系統的配套產品，也可與其它廠家的繼電保護校驗裝置配套使用。特別在新建廠、站的高壓斷路器沒調好或未投直流電源的情況下，使用本裝置進行繼電保護試驗將不受外界因素的影響，從而縮短調試時間，提高試驗工作效率。在生產廠家和科研等部門使用該裝置更顯得事半功倍。其它類似運用可根據具體情況具體處理。
1、供電電源：220V±15%AC；
2、10英寸高清觸摸液晶顯示屏，可直觀顯示斷路器的分合閘狀態；
3、 采用先進的大功率恒流電子負載來控制跳、合閘線圈電流，同時提供三組跳、合閘線圈；
4、跳合閘線圈操作電源電壓：24-220V交直流；
5、跳合閘線圈電流選擇：0.25A、0.5A、1.0A、2.0A、2.5A；
6、合閘時間選擇：40-600ms任意設置；
7、跳閘時間選擇：20-120ms任意設置；
8、常閉/常開接點容量：AC250V/8A,DC250V/2A；
9、獨立輔助直流電壓：輸出電壓110V或220V，供電電流最大1A；
10、整機尺寸：輕便式機型，330mm*265mm*150mm（W×H×D）
11、整機重量：＜7Kg
